آموزش نصب انواع دوربین ماشین

آموزش نصب انواع دوربین ماشین دنده عقب، دوربین ۳۶۰ و ثبت وقایع خودرو

آموزش نصب انواع دوربین ماشین دنده عقب و سیستم‌های تصویری خودرو مانند دوربین ۳۶۰ درجه و دوربین ثبت وقایع، برای افزایش ایمنی و دید راننده بسیار اهمیت دارد. این دوربین‌ها در هنگام پارک، تغییر مسیر و رانندگی در ترافیک، دید محیطی بهتری فراهم می‌کنند و از حوادث احتمالی جلوگیری می‌کنند. راهنمای نصب دوربین خودرو و راه‌اندازی این سه نوع دوربین را به‌صورت مرحله‌به‌مرحله آموزش می‌دهیم.

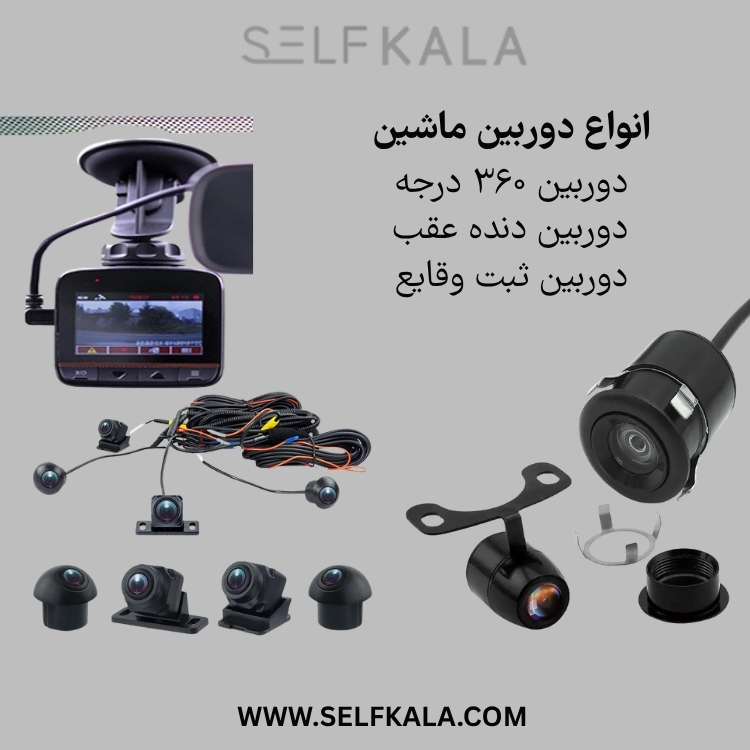

آشنایی با انواع دوربین‌ خودرو

دوربین دنده عقب

دوربین دنده عقب هنگام قرار دادن دنده در حالت R فعال می‌شود و تصویر پشت خودرو را روی مانیتور نمایش می‌دهد. معمولاً در بالای پلاک یا سپر عقب نصب می‌شود و برای پارک ایمن کاربرد دارد.

دوربین ۳۶۰ درجه

سیستم ۳۶۰ درجه از چهار دوربین (جلو، عقب، چپ و راست) تشکیل شده است که با ترکیب تصاویر، دید پانورامای کاملی از اطراف خودرو ارائه می‌دهد. این سیستم در خودروهای لوکس به‌صورت فابریک وجود دارد، اما قابلیت نصب بر روی سایر خودروها نیز وجود دارد.

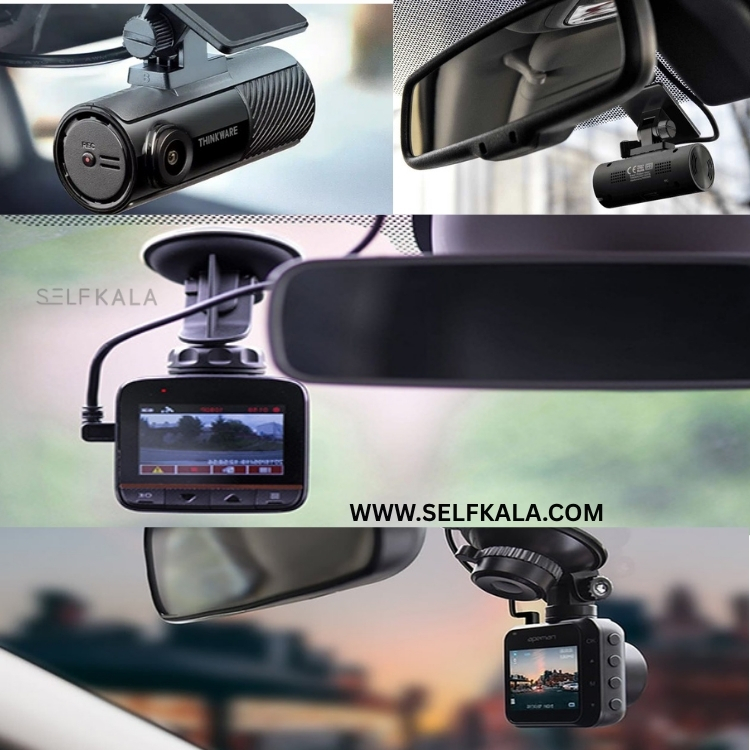

دوربین ثبت وقایع (دش‌کم)

دوربین ثبت وقایع یا Dash Cam معمولاً روی شیشه جلو نصب می‌شود و وظیفه ضبط ویدئو از مسیر رانندگی را بر عهده دارد. این دوربین در زمان تصادف یا اتفاقات جاده‌ای می‌تواند مدرک تصویری مهمی ارائه دهد.

ابزارهای مورد نیاز برای نصب دوربین‌ها

قبل از شروع نصب، ابزارهای زیر را آماده کنید:

• پیچ‌گوشتی دوسو و چهارسو

• مولتی‌متر برای تشخیص برق

• نوارچسب برق و بست کمربندی

• فیش RCA و کابل رابط تصویر

• فیش تغذیه دوربین

• سیم لخت‌کن یا انبردست

• فازمتر و فیش فیوزی برای برق مثبت سوئیچ

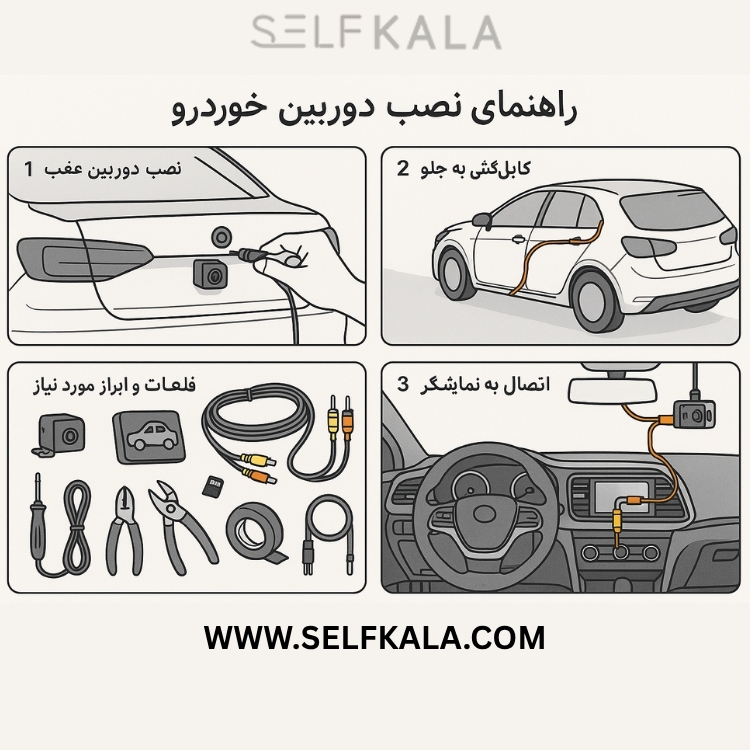

آموزش نصب دوربین دنده عقب

مرحله اول: انتخاب محل نصب

بهترین محل نصب دوربین دنده عقب معمولاً بالای پلاک یا روی دستۀ درِ صندوق است. زاویه دوربین باید به گونه‌ای تنظیم شود که انتهای سپر در پایین تصویر مشخص باشد.

مرحله دوم: سیم‌کشی تصویر و تغذیه

• سیم قرمز دوربین (مثبت) را به سیم مثبت چراغ دنده عقب وصل کنید تا با فعال شدن دنده R، دوربین روشن شود.

• سیم مشکی (منفی) را به بدنه فلزی خودرو متصل کنید.

• کابل تصویر (RCA) را از صندوق عقب تا مانیتور هدایت کنید. برای عبور از درزهای بدنه، کابل را از زیر موکت و تریم داخلی عبور دهید تا ظاهر خودرو حفظ شود.

مرحله سوم: اتصال به مانیتور

کابل RCA را به ورودی Video In (اغلب با نام “Rear Camera” یا “Back View”) متصل کنید. اگر مانیتور اندرویدی دارید، تنظیمات مربوط به فعال‌سازی تصویر معکوس را در بخش Camera تنظیم کنید.

مرحله چهارم: تست نهایی

پس از اتصال سیم‌ها، دنده را در حالت R قرار دهید. تصویر باید بدون نویز و با تاخیر کم روی مانیتور نمایش داده شود. در صورت وجود نویز، زمین (GND) را بررسی کنید یا از فیلتر ضدنویز استفاده کنید.

آموزش نصب دوربین ۳۶۰ درجه خودرو

مرحله اول: شناسایی محل نصب دوربین‌ها

در سیستم ۳۶۰ درجه، معمولاً چهار دوربین نصب می‌شود:

• جلو: روی گریل یا زیر آرم خودرو

• عقب: بالای پلاک

• سمت چپ و راست: زیر آینه‌های جانبی

دوربین‌ها باید با زاویه درست و بدون مانع نصب شوند تا تصویر محیطی دقیق شکل بگیرد.

مرحله دوم: سیم‌کشی و اتصال

• تمام دوربین‌ها به یک واحد مرکزی (Main Box) متصل می‌شوند.

• واحد مرکزی باید در محلی امن و خشک (زیر داشبورد یا صندوق) نصب شود.

• برق سیستم از سیم مثبت سوئیچ گرفته می‌شود تا هنگام روشن شدن خودرو، دوربین‌ها فعال شوند.

• خروجی تصویر از واحد مرکزی به مانیتور وصل می‌شود.

مرحله سوم: کالیبراسیون و تنظیمات نرم‌افزاری

پس از نصب، با کمک برنامه مخصوص، زاویه هر دوربین را تنظیم کنید تا تصاویر به‌درستی ترکیب شوند و نمای ۳۶۰ دقیق و بدون انحراف به‌نمایش درآید. این کار معمولاً با قرار دادن علائم مخصوص (مارکرها) در اطراف خودرو انجام می‌شود.

آموزش نصب دوربین ثبت وقایع (دش‌کم)

مرحله اول: نصب فیزیکی روی شیشه جلو

دش‌کم را در قسمت مرکزی و بالای شیشه جلو نصب کنید تا دید کاملی از جاده داشته باشد. زاویه دوربین باید طوری باشد که کاپوت کمی در پایین تصویر دیده شود.

مرحله دوم: تأمین برق دوربین

• اگر دش‌کم دارای فندکی است، می‌توانید مستقیم به سوکت فندک وصل کنید.

• برای نصب دائم، برق را از سیم مثبت سوئیچ یا فیوز ACC بگیرید تا با روشن شدن خودرو، دوربین فعال شود.

• سیم منفی را به بدنه متصل کنید.

مرحله سوم: مدیریت کابل

کابل را از بالای شیشه و زیر نوار سقف عبور دهید و سپس به سمت فیوز باکس یا فندک هدایت کنید. استفاده از بست و چسب برق باعث می‌شود نصب تمیزتر و ایمن‌تر انجام شود.

مرحله چهارم: تنظیم و تست ضبط

پس از اتصال برق، دوربین را روشن کرده و کارت حافظه را فرمت کنید. مطمئن شوید ضبط خودکار با روشن شدن خودرو فعال می‌شود. همچنین، حالت G-Sensor را فعال کنید تا در زمان تصادف، فیلم به‌طور خودکار قفل شود.

نکات ایمنی و حرفه‌ای در آموزش نصب انواع دوربین ماشین

1. همیشه قبل از نصب، قطب منفی باتری را جدا کنید.

2. مسیر عبور سیم تصویر (RCA) را از سیم برق جدا نگه دارید تا نویز ایجاد نشود.

3. از کابل باکیفیت و فیش استاندارد استفاده کنید تا افت کیفیت تصویر نداشته باشید.

4. اگر مانیتور اندرویدی دارید، بررسی کنید که ورودی AV یا Camera پشتیبانی شود.

5. پس از نصب، تمام اتصالات را با نوارچسب برق و بست محکم کنید تا در اثر لرزش خودرو جدا نشوند.

جمع‌بندی

در این آموزش نصب انواع دوربین ماشین یاد گرفتید که نصب دوربین دنده عقب، دوربین ۳۶۰ و دوربین ثبت وقایع چگونه انجام می‌شود. رعایت مراحل نصب و نکات فنی باعث می‌شود سیستم تصویری خودرو بدون نویز، با دید کامل و عملکرد دقیق کار کند. در صورتی که تجربه کافی در سیم‌کشی برق خودرو ندارید، بهتر است مراحل نصب را به نصاب حرفه‌ای بسپارید تا هم ایمنی رعایت شود و هم تجهیزات آسیب نبینند.
